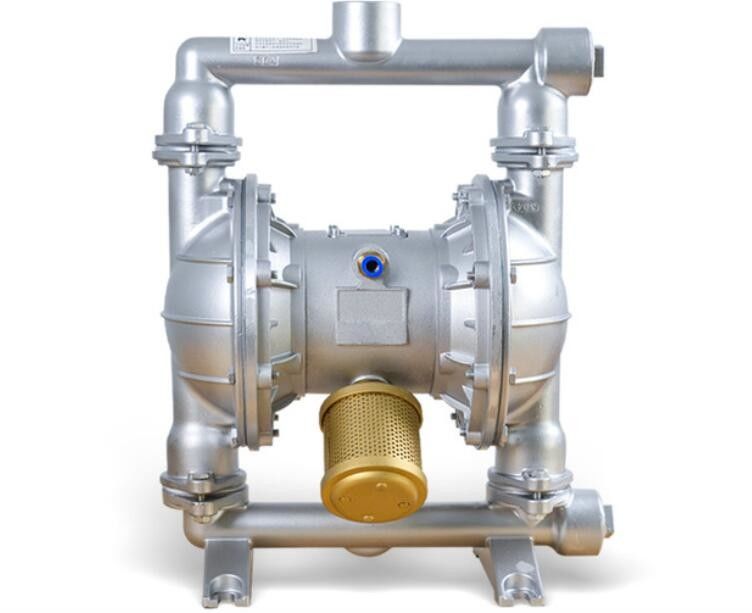

Bomba de diafragma da série QBY3
A bomba de diafragma QBY3 é as bombas que de diafragma pneumáticas da ó geração nós desenvolvemos. Com qualidade segura e vida útil longa, vibração de baixo nível de ruído, pequena, nunca impacto, obra fina seis vantagens. Líquidos de bombeamento que podem fluir, mas também fácil transportar algum meio de fluxo, com a bomba, bombas submergíveis, protegendo as bombas, as bombas de lama e a outra maquinaria e impurezas do transporte muitas vantagens:
1. Nenhuma água de irrigação, sução até 5 medidores, cabeça até 70 medidores, a pressão da tomada > 7bar
2. Fluxo largo e bom desempenho, que permite o diâmetro máximo da partícula de 10 milímetros. Lama de bombeamento, impurezas, uso e desgaste mínimo na bomba
3. A cabeça, corre através da válvula aberta para realizar o ajuste stepless (o regulador de pressão entre 1-7bar)
4. A bomba não tem nenhuma peça movente, nenhuns selos, meio esgotado diafragmas e a bomba que corre as peças, meio de trabalho é separada completamente do meio da transmissão não escapa para fora. Os meios tóxicos, temporários ou corrosivos assim do bombeamento, não causarão a poluição ambiental e o perigo à segurança pessoal.
5. Não tenha os lugares da eletricidade, os inflamáveis e os explosivos seguros e seguros.
6. Pode ser imergido no meio.
7. A parada fácil de usar, segura, aberta simplesmente aberta e fecha a válvula de gás, mesmo por longos período devido ao acidente ou a parada repentina que corre sem meios não conduzirá a dano à bomba, uma vez que a sobrecarga, a bomba interromperá automaticamente, com desempenho da autoproteção, quando a carga é de volta a normal, e poderá automaticamente começar correr.
8. A estrutura simples, peças menos vestindo, a bomba é simples instalar, manutenção fácil, bombeando o meio não pode entrar o contato com a válvula e a alavanca de acoplamento e outras partes moventes, ao contrário de outros tipos de bombas devido ao rotor, pistão, engrenagem, aleta que sae de outras partes do desempenho do desgaste da diminuição gradual
9. Pode transmitir o líquido esparadrapo (viscosidade menos de 10.000 cps)
10. Esta bomba funciona sem lubrificação do óleo, rodando em marcha lenta mesmo; não tem nenhuma influência na bomba, que é uma característica principal desta bomba.
Aplicação
1. Indústria química: ácidos, bases, solventes, suspensões, dispersão
2. indústria petroquímica: óleo bruto, óleo pesado, graxa, lama, lama, etc.
3. indústria de pintura: resinas, solventes, substâncias corantes, pinturas, etc.
4. indústria química diária: os detergentes, champôs, loções, desnatam, mão desnatam, surfactant.
5. cerâmica: lama, pasta cerâmica, cal, pasta da argila.
6. setor mineiro: pasta de carvão, magma, lama, almofariz, explosivos de pasta, lubrificantes, etc.
7. tratamento da água: cal, sedimento macio, água de esgoto, produtos químicos, águas residuais.
8. indústria alimentar: chocolate semi-contínuo líquido, sal, vinagre, xarope, óleo vegetal, óleo de feijão de soja, mel, sangue animal.
9. indústria de bebidas: fermento, xaropes, concentrados, mistura líquida, vinho, suco de fruto, xarope de milho, etc.
10. indústria farmacêutica: solventes, ácidos, alcaloides, líquido do extrato da planta, pomada, plasma e outras medicinas líquidas.
11. papel: uma pasta, resina, pintura, tinta, pintura, tal como a água oxigenada.
12. Eletrônica: solventes, líquido do chapeamento, líquido de limpeza, ácido sulfúrico, ácido nítrico, ácido do desperdício, ácidos corrosivos, lustrando.
indústria 13.textile: tinturas químicas, resinas, borracha e assim por diante.
14.Construction: pasta da água, esparadrapos do azulejo, polpa da rocha, revestimentos do teto, etc.
indústria 15.Car: lustrar desnata, óleos, líquidos refrigerantes, pintura automotivo, pintura de emulsão do óleo, verniz, aditivos claros da inspeção, líquido desengraxando, pintura, etc….
indústria 16.Furniture: esparadrapos, vernizes, dispersões, solventes, pinturas, colagem de madeira branca, resina de cola Epoxy, pasta do amido.
17.Metallurgy, carcaça e indústria de tingidura: a pasta, os hidróxidos e os carbonetos do metal querem, polpa da lavagem da poeira.
Parâmetros do bomba-desempenho do diafragma da série QBY3
| Modelo não. |
Max Flow |
Max Flow |
Cabeça |
Pressão da tomada |
Sução |
Diâmetro da partícula |
Pressão da fonte |
Consumo do ar |
| (m3/h) |
lpm |
(m) |
(kgf/cm2) |
(m) |
(milímetro) |
(kbf/cm2) |
(m3/min) |
| QBY3-10 |
1,1 |
18,9 |
70 |
2.5-3 |
7 |
10 |
7 |
0,3 |
| QBY3-15 |
1,1 |
18,9 |
70 |
2.5-3 |
7 |
15 |
7 |
0,3 |
| QBY3-20 |
3,4 |
57 |
70 |
4.5-7.6 |
7 |
20 |
7 |
0,6 |
| QBY3-25 |
3,4 |
57 |
70 |
4.5-7.6 |
7 |
25 |
7 |
0,6 |
| QBY3-25A |
9 |
151 |
84 |
5,4 |
8,4 |
25 |
8,4 |
0,9 |
| QBY3-32 |
9 |
151 |
84 |
5,4 |
8,4 |
32 |
8,4 |
0,9 |
| QBY3-40 |
9 |
151 |
84 |
5,4 |
8,4 |
40 |
8,4 |
1,5 |
| QBY3-50 |
22 |
378,5 |
84 |
5,48 |
8,4 |
50 |
8,4 |
1,5 |
| QBY3-65 |
22 |
378,5 |
84 |
5,48 |
8,4 |
65 |
8,4 |
1,5 |
| QBY3-80 |
34 |
568 |
84 |
5,48 |
8,4 |
80 |
8,4 |
2 |
| QBY3-100 |
34 |
568 |
84 |
5,48 |
8,4 |
100 |
8,4 |
2 |
| QBY3-125 |
62 |
1041 |
84 |
2.4-7.6 |
8,4 |
125 |
8,4 |
5 |
| QBY3-150 |
62 |
1041 |
84 |
24-7.6 |
8,4 |
150 |
8,4 |
5 |
